杜肯风管-代表未来的风管系统

Durkduct Air Duct System Representing the Future of Air Duct System

未来的风管会是这样的吗？

图1：玻纤风管 易凝露、使用寿命短
图2：镀锌铁皮风管 施工繁琐，安装性能差
图3：酚醛风管 耐压能力差，易碎、易破碎



未来的风管 应该是集生产，运输、安装、使用全过程一体化、简单可靠，且健康环保的风管系统。

未来的风管应该是怎样的材质?

单⼀材料已经⽆法满⾜各类工况场所的多种要求，材料科学正朝着复合材料快速发展。

未来风管是复合橡塑材料型风管，未来风管系统是 产品系统整体解决⽅案型风管系统，通过ECPO实 现快速灵活便捷⼀体式系统。

ECPO（Engineering Construction Procurement Operation），集设计、制造、运输、装配⼀体化全⽣命周期管理模式。

未来的风管 应该是怎样的系统?

用于空调风管各领域风管系统，具备各种送风管、回风管、新风管，并搭配各类部件如静压箱、穿墙段、风阀、风口连接段、散流器等实现送回风的整体解决方案。



杜肯风管3大风管系统产品系列

Durkduct Air Duct System

杜肯优耐风管-柔性复合风管A级防火

杜肯优耐风管

杜肯风管优耐系列（A级柔性保温风管）是柔性保温风管行业升级产品，采用深度熔合技术将A级不燃的织物风管层复合到超纤维保温材料，使风管材质呈现出更优异的防火性能，更强的柔韧性，质量更轻盈，更健康更环保，形成更多精细化方案适合更多行业应用场景。

查看详情
杜肯多耐风管-柔性复合保温风管

杜肯多耐风管

杜肯风管多耐系列采用防凝露质感表纹层⼀次成型、高分子复合层、以及不燃内风管层制作而成，其优异的防凝露效果、柔韧度、表面强度可更好的适用于更高需求的商端工业建筑、商业建筑和公共建应用场景。


查看详情
杜肯特耐多层共聚保温风管

杜肯特耐风管

采用多层共混⼀次成型技术而生成的特耐®风管，能够满足各自单⼀性能的情况下，全面提升综合性能，代表未来风管材料的发展方向。



查看详情
性能参数表
性能项目 性能参数 技术标准 检测机构
特耐风管Terran 优耐风管Unicduct 多耐风管Donaduct
防火性能 B-s1,d0,t1 A2-s1,d0,t0 B-s1,d0,t1 GB 8624-2012 国家防火建筑材料质量监督检验中心
导热系数 0.033W/(m·K)(23±2℃) 0.030W/(m·K)(23±2℃) 0.033W/(m·K)(23±2℃) ASTM C518-17 通标标准
保温厚度 25mm \ \
适用静压 50~1500帕 \ \
耐压性能 耐压3000Pa时，成品外观正常、无裂纹、无破损 JG/T 258-2018 国家空调设备质量监督检验中心
有害气体释放 甲醛≤0.03 mg/m3 ，总挥发性有机物（TVOC）≤0.2 mg/m3 JG/T 258-2018 国家空调设备质量监督检验中心
产品核心优势 锁扣片材快速合管
现场快速裁切
防凝露		 防火A级
超低导热系数
绿色环保		 高强度
耐磨损
低漏风量
高性价比		 \ \
主要应用场景 吊顶或不吊顶
防火B级场所
 吊顶或不吊顶
防火A级场所
 吊顶或不吊顶
防火B级场所
 \ \

杜肯风管具备怎样的核心优势?

What's the core advantage of Durkduct Air Duct System?

9大核心技术成就杜肯柔性复合保温风管核心优势

01/ 灵活快捷的现场安装

采用工厂批量生产、现场标准简便挂装，同时还能实现现场多变环境的灵活应对。

02/ 防凝露防漏风更强

通过专利多重防漏风密封技术及表面防凝露纹设计，全⾯提升气密性降低凝露风险。

03/更高热阻更节能

相较于易产生局部冷桥热损的铁皮加保温、⾦属法兰悬吊支架的传统风管系统，采用⼀体成型高热阻材料，系统整体可实现更高热阻更节能。

04/ 外观高档美观

工业化⼀次成型，质感表纹，形状及管段简约极具设计感，隐形悬吊，高档美观，已获外观设计专利保护。

05/ 更健康更舒适

内风管层采⽤特种抗菌抗病毒型涂层，整体抗菌率达到99.9%以上，防霉抗菌等级达到0级，极⼤提升送风空气品质。同时，通过采用静⾳型凹凸内风管层，有效吸音降噪。

06/ 使用寿命更长

抗撕裂强度提升数倍、防破损性能⼤幅提升、⼀次成型、整体质量更可靠，寿命更长。

07/ 性价比更高

相比传统风管，特耐®橡塑风管的属性决定了其便易安装，材料损耗更小，安装工期⼤幅缩短，使⽤更节能，综合性价比更⾼。

风机盘管+新风系统解决方案

Fan Coil Unit + Fresh Air System Solution

  • 抗菌健康
  • 静⾳舒适
  • 安装便捷
  • 永不凝露
  • 气密性高

1、杜肯风盘送风管

杜肯风盘送风管呈扁圆形状，不受限于安装空间的高低，由紧箍套接风机盘管出口作为送风段使用，通过风口连接段接散流器出风。

2、杜肯风盘回风管

风盘回风管呈矩形形状，有内⽀撑，可耐受负压，由紧箍套接风机盘管入口作为回风段使⽤，再由风口连接段连接回风口实现回风。

杜肯风管风机盘管+新风系统解决方案

3、杜肯新风风管

杜肯新风风管与新风机组连接，为适应层高限制，主管通常为扁圆，末端管⼀般为圆形，搭配特耐风盘风管使用，是⼀套可连续提供新鲜空气的换气管道。

4、杜肯风口连接段

杜肯风口连接段实现风管与各类圆形、矩形风口方便连接，可现场进行尺⼨⻓短裁切、灵活调整、快捷安装。

全空气系统解决方案

All-air System Solution

  • 洁净度高
  • 吸音降噪
  • 安装便捷
  • 气密性高
  • 抗菌健康

1 、 杜肯送风风管

杜肯风管送风风管主管⼀般采⽤扁圆，⽀管采⽤圆形，⽀管通过风口连接段连接送风口

2 、 杜肯送风支管

杜肯风管送风风管主管⼀般采⽤扁圆，⽀管采⽤圆形，⽀管通过风口连接段连接送风口

杜肯风管全空气系统解决方案

3、杜肯回风管

杜肯回风管采用专利内支撑结构呈矩形，通过风口连接段连接回风口。

4、杜肯风口连接段

杜肯风口连接段实现风管与各类圆形、矩形风口方便连接，可现场进行尺寸长短裁切、灵活调整、快捷安装。

iDuct®-CAD软件

iDuct®-CAD软件：基于天正专业暖通设计软件平台开发的杜肯专用管模块化软件，实现风管在天正暖通平台上⼀键绘图---编码---统计全过程，可直接提取计算工程量。

  • 可协同作业的设计软件
  • 系统信息更精准、规范
  • ⼯程设计更快捷、高效
  • 满足装配式建筑的设计需求
cad01

①风管绘制

cad02

②支管布置

cad03

②风管立管绘制

cad04

④风管编码

cad05

⑤风管模块化

cad06

⑥风管清单

iDuct®-BIM软件

iDuct®-BIM软件：基于BIM  Revit 软件的⼆次开发，配合专业定制族，通过风管系统三维建模，传递建筑数字信息（场景漫游、管道碰撞检查、施工模拟），实现风管系统工厂化预制、现场装配式安装，全⾯提升工程质量、施工成本、工作效率等。

  • 管线优化排布
  • 保证施工质量
  • 提高工效降低成本
  • 有利施工管理
bim01

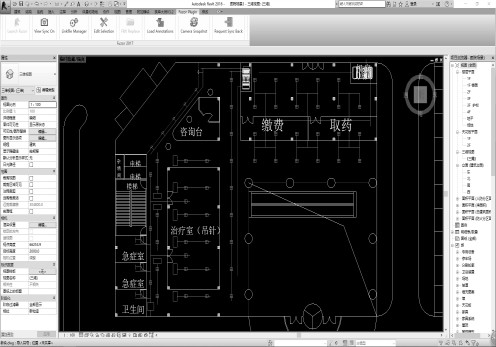

①CAD图纸导⼊

bim02

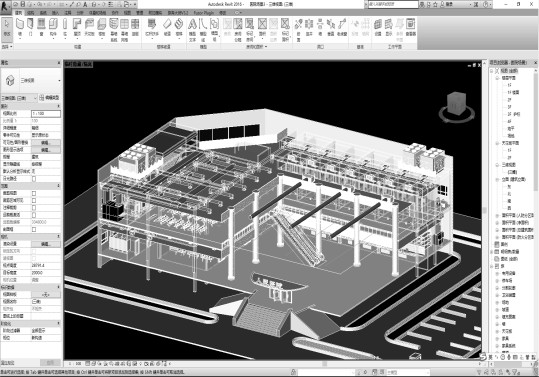

②模型创建

bim03

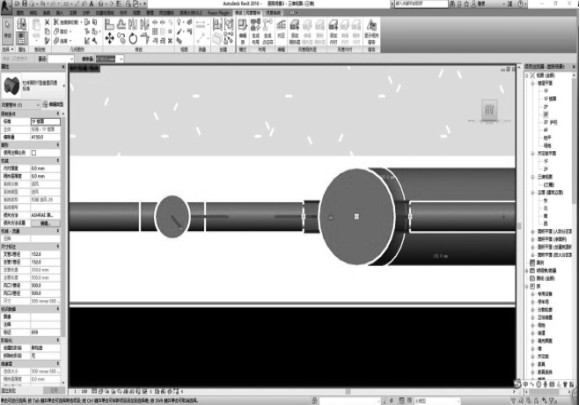

③管线碰撞检查

bim04

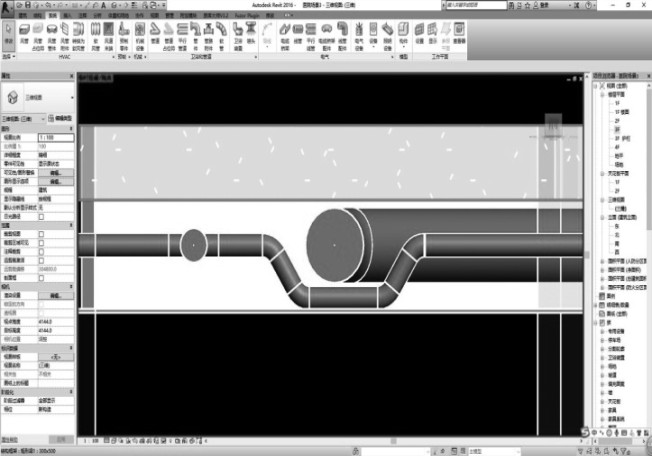

④管线调整

bim05

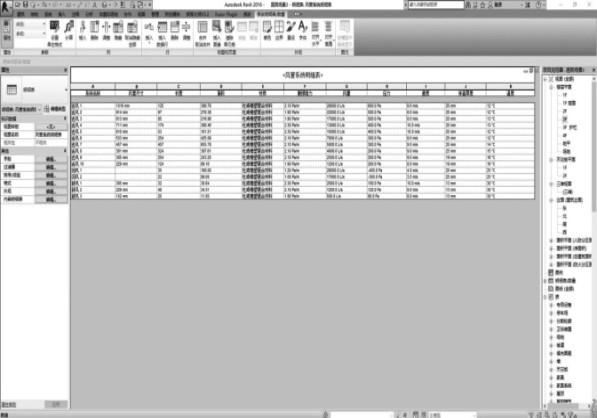

⑤风管清单导出

更多iDuct软件信息请访问

http://www.iduct.cn
点击访问IDuct网站

安装形式

INSTALLATION TYPE

杜肯特耐®橡塑风管系统在工厂内部已实现了产品工序的集成化及流程化，留给现场施工人员的只有极其简便的拼接及吊装工序。这样使得施工难度、成本、工时等各个方面与传统风管系统相比得到了大幅压缩。

企业微信截图_1653296026452

IST隐形悬吊安装技术

是一种采用内支撑结构及隐形悬吊连接装置，通过专用吊杆和吊绳的配合，形成一种无外支吊架的悬吊系统。一般工况下无需安装支架、丝杆即可保证整个风管系统的平稳性。

QuicRod™滑杆式快速悬挂系统

无需支吊架，采用一次安装形式，通过专用滑杆、快速自锁连接器连接成各种形状的⼀套风管快速外支撑吊装系统。

杜肯风管安装步骤1：合管

步骤1：合管

杜肯风管安装步骤2：管段连接

步骤2：管段连接

杜肯风管安装步骤3：现场加工

步骤3：现场加工

杜肯风管安装步骤4：异型加工

步骤4：异形加工

杜肯风管安装步骤5：内支撑组装

步骤5：内支撑组装

杜肯风管安装步骤6：挂管

步骤6：挂管

应用场所

PRODUCT APPLICATION

use02

电子、医药等工业建筑

Industrial Facilities

安装工期短、防静电、不产尘、抑制细菌滋生、洁净度⾼等特点，能为电子医药厂房提供⼀个节能、无尘、无味的净化环境。

行业经典用户：联想创新科技园、广东小天才、湖南长远锂科、德⼒西芜湖⼯业园、湖北奕衡⽣物科技、合肥⼤健康医药产业园、重庆京东方、贵阳富士康、合肥维信诺、珠海伟创力、西安美光半导体等。

use04

纺织、烟草、化工等工业建筑

Industrial Facilities

高防凝露、高抑菌抗病毒、耐撕裂、耐老化寿命更长、更美观高档等多种性能，可为恒温恒湿空调系统提供专业的解决方案。

行业经典用户：愉悦家纺、武汉烟⼚、辉瑞苏州新厂等。

use01

医院、学校、会议中心等公共建筑

Public Facilities

具有优良的抑菌抗病毒性能，能够显著抑制细菌及病毒繁殖和生长，保证现代医疗教育机构创建舒适、健康室内环境。

⾏业经典用户：岳阳市妇幼保健⼉童医院、⼤光华⾼级中学、武汉剧院空调改造、四川蜀南抗战纪念馆、毫州市⼈⺠医院、湖南凤凰医院、厦⻔市第五医院、北京航天航空⼤学、武汉德法外国语学校等。

use03

写字楼、酒店、购物中心等商业建筑

Commercial Facilities

安装快捷、防凝露、室内空⽓品质全⾯提升商业建筑的安装和舒适使⽤性能。

⾏业经典用户：金银湖⼤厦、⻓沙卓伯根中国总部、湖北健⿍、中科曙光天津产业园、中海油天津研发产业基地、武汉联影医疗总部基地、⻘岛歌尔研发中心办公楼、武汉经开智能科技产业园、北京腾盛博药医药技术、⻓沙荣盛今天酒店等。
